PVD SPURRER物理气相磁控溅射设备

J-NOVA

JIONTECHNOLOGY开发提供相关Si wafer thin & SiC wafer process”专业设备。
  • 产品介绍

    +

    为实现薄膜沉积工艺中最核心的要素——“均匀的薄膜厚度控制”,我们集成开发并应用了先进的控制技术。在此基础上,显著提升了生产效率和工艺良率,并实现了整体工艺可靠性及设备稼动率的突破性进步。

  • 关键技术

    +

    并行工艺优化 通过开发并应用可同时支持不同工艺条件的并行处理技术,提升了生产效率。精准对应半导体制造中同时处理多个任务的概念。实现了独家技术,可通过精密调节沉积过程中施加的等离子体功率,细微控制沉积薄膜的物理强度

  • 适用流程

    +

    Front & Backside metal sputtering(正面&背面金属溅射)


  • 系统功能

    +

    晶圆尺寸

    150毫米,200毫米


    晶圆类型

    硅晶圆,碳化硅晶圆


    工艺材料

    铝、钒/镍、钒、镍、钛、钛钨、金、银等多种金属及合金


    适用产品

    碳化硅隧道恢复二极管、碳化硅金属氧化物半导体场效应晶体管、硅绝缘栅双极型晶体管、硅金属氧化物半导体场效应晶体管等高性能功率半导体器件


    晶圆处理厚度

    200毫米晶圆可实现低至100微米厚度的精密处理


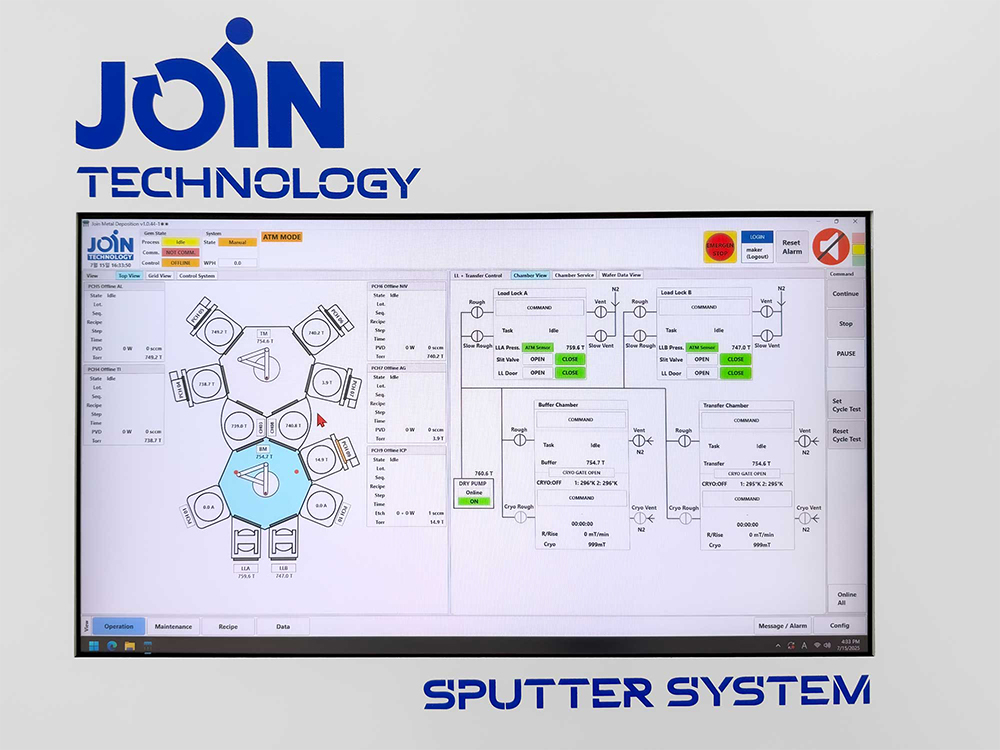

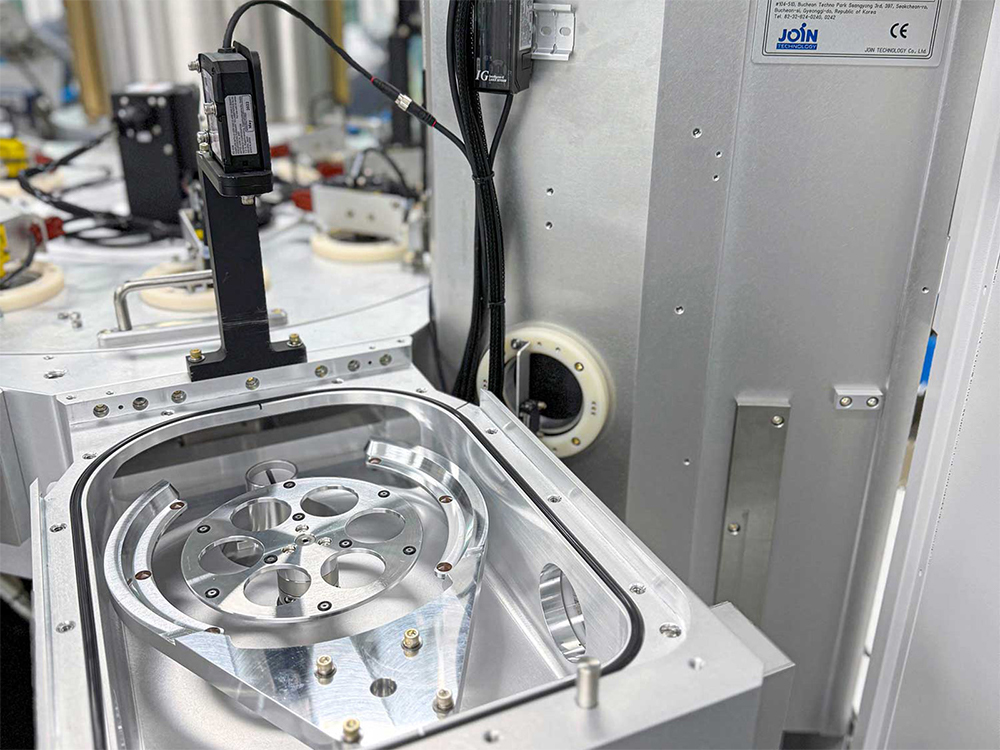

    腔体配置

    2个负载锁定腔

    2个定向与除气腔

    最多6个工艺处理腔


    操作系统

    微软Windows 10专业版


    供应项目

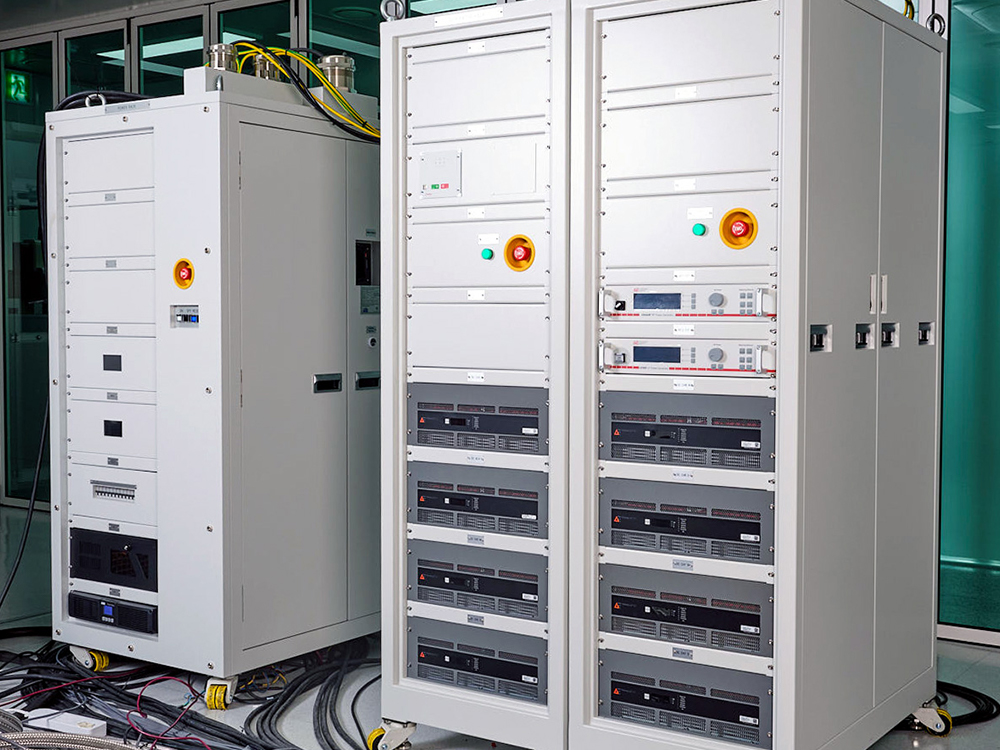

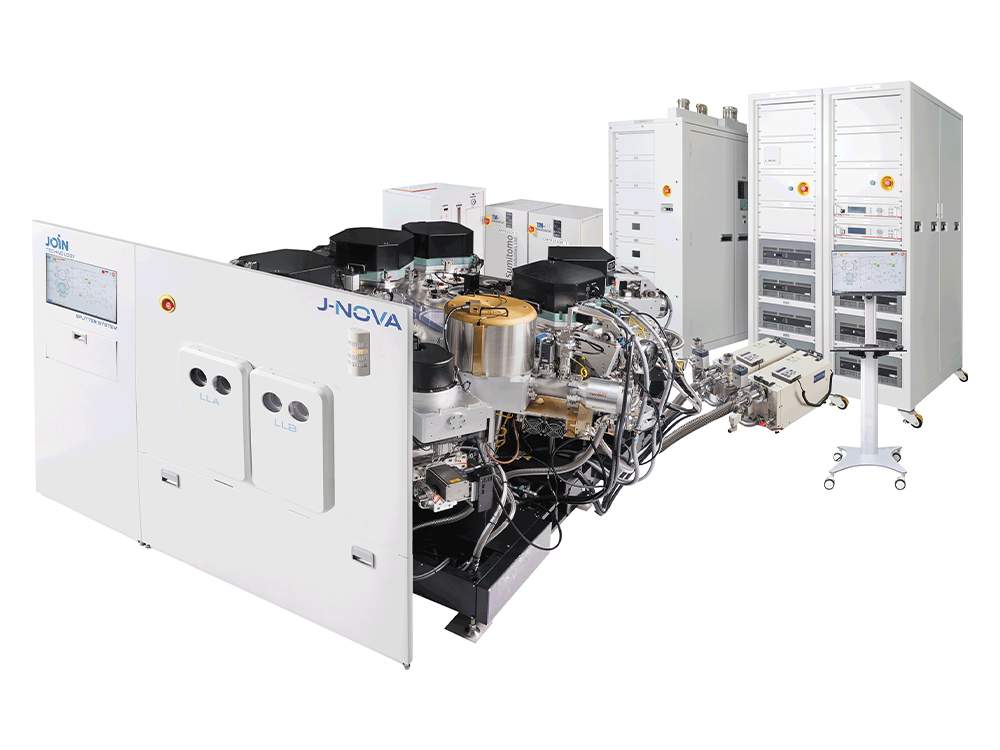

    主机

    电源机架

    发生器机架

    热交换器

    压缩机

    干式真空泵
